Panel sterowania monitora HP V24v G5 FHD 4H.5M303.A00 – klawiatura, włącznik

Panel sterowania z włącznikiem do monitora HP V24v G5 FHD

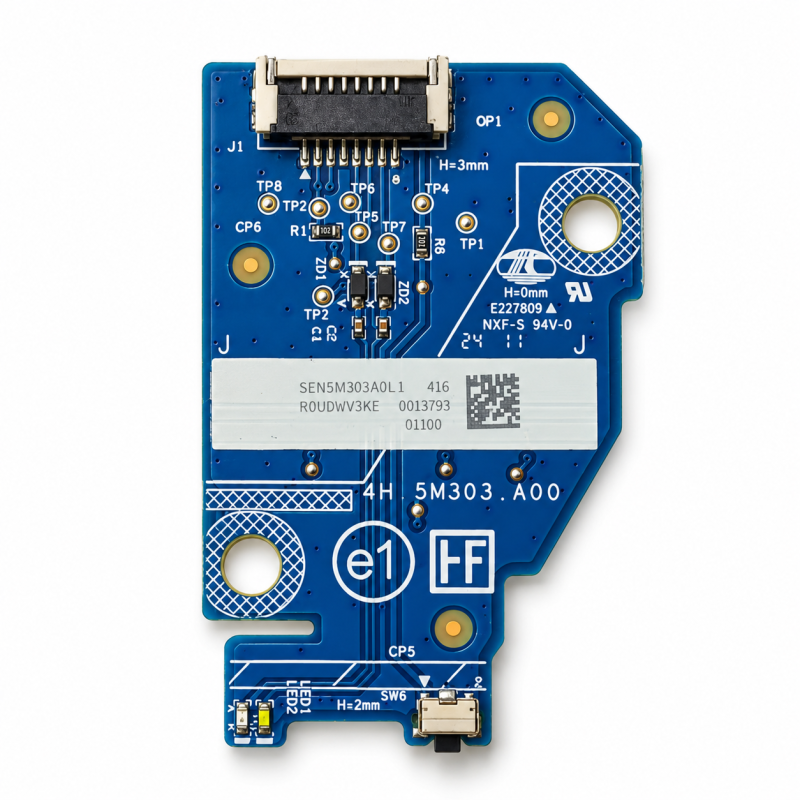

Moduł klawiatury sterującej (Control Button Board / Keypad PCB) przeznaczony do monitora HP V24v G5 FHD.

Płytka stanowi element wewnętrznego układu sterowania monitorem. Umożliwia obsługę podstawowych funkcji urządzenia, w tym sterowanie zasilaniem, wybór ustawień oraz nawigację po menu ekranowym OSD.

Moduł wyposażony jest w pięć przycisków typu TACT SWITCH, dodatkowy przełącznik oraz elementy sygnalizacji LED. Połączenie z elektroniką monitora realizowane jest za pomocą wielopinowego złącza.

Dane techniczne

• Marka monitora: HP

• Model: HP V24v G5 FHD

• Przekątna ekranu: 23,8 cala

• Oznaczenie płytki PCB: 4H.5M303.A00

• Rodzaj: moduł przycisków sterujących / klawiatura OSD

• Liczba przycisków głównych: 5

• Typ przycisków: mikrostyki TACT SWITCH

• Dodatkowe elementy: przełącznik, diody LED

• Złącze: wielopinowe

• Montaż: wewnętrzny, w obudowie monitora

Zastosowanie

Moduł przeznaczony jest do naprawy monitorów HP V24v G5 FHD wyposażonych w zgodną wersję panelu sterującego.

Wymiana płytki może być pomocna w przypadku następujących usterek:

• Brak reakcji na przycisk włączania monitora.

• Nieprawidłowe działanie przycisków menu OSD.

• Samoczynne przełączanie funkcji monitora.

• Brak reakcji na wybrane przyciski.

• Uszkodzenie mechaniczne panelu sterującego.

Wymienione objawy mogą wynikać również z uszkodzenia innych elementów monitora.

Kompatybilność

Produkt przeznaczony do monitora HP V24v G5 FHD.

Przed zakupem należy porównać numer PCB 4H.5M303.A00, kształt płytki, rozmieszczenie otworów montażowych oraz rodzaj złącza.

Zawartość zestawu

• 1 × moduł klawiatury sterującej monitora HP V24v G5 FHD.

Oferta nie obejmuje obudowy, przewodów połączeniowych ani pozostałych modułów monitora.

Uwaga: Element przeznaczony do montażu serwisowego. Zalecamy odłączenie monitora od zasilania przed rozpoczęciem wymiany.
