Przekaźnik elektromagnetyczny HF32F 012-HS3 12V DC 5A/250VAC – PCB

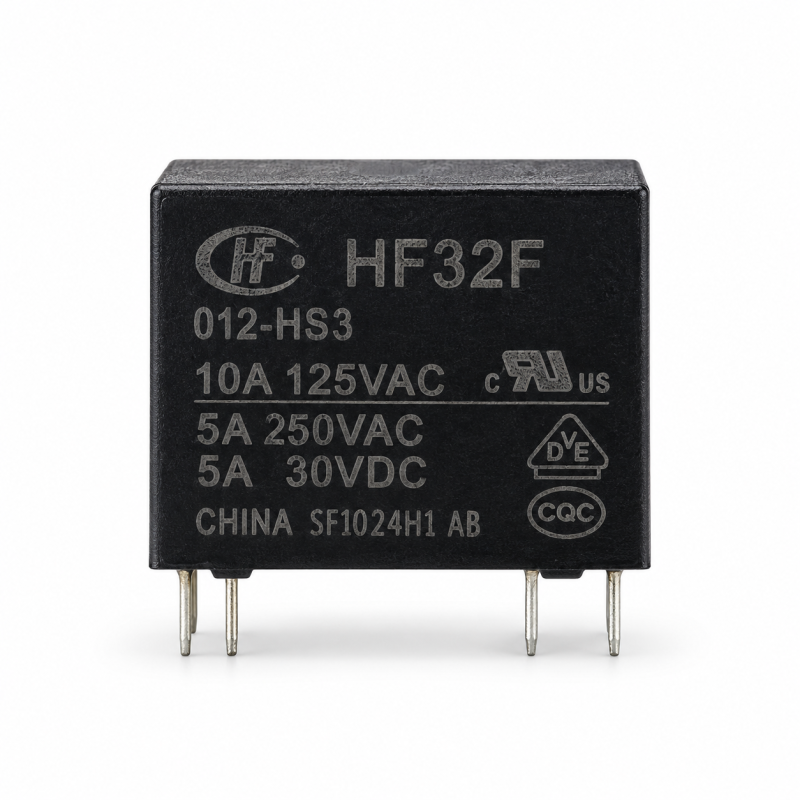

Przekaźnik elektromagnetyczny Hongfa HF32F 012-HS3 – 12 V DC

Przekaźnik elektromagnetyczny serii HF32F przeznaczony do przełączania obwodów elektrycznych w urządzeniach elektronicznych, modułach sterowania oraz układach automatyki.

Model 012-HS3 wyposażony jest w cewkę o napięciu znamionowym 12 V DC i wyprowadzenia przystosowane do montażu przewlekanego (THT) na płytce drukowanej.

Dane techniczne

• Producent: Hongfa

• Model: HF32F 012-HS3

• Napięcie znamionowe cewki: 12 V DC

• Obciążalność styków: 10 A przy 125 V AC

• Obciążalność styków: 5 A przy 250 V AC

• Obciążalność styków: 5 A przy 30 V DC

• Rodzaj montażu: PCB / THT

• Obudowa: tworzywo sztuczne, czarna

• Liczba wyprowadzeń: 4

• Oznaczenia na obudowie: cURus, VDE, CQC

Zastosowanie

Przekaźnik znajduje zastosowanie w modułach sterujących, układach automatyki, urządzeniach gospodarstwa domowego oraz elektronice przemysłowej.

Może być wykorzystywany podczas napraw urządzeń elektronicznych jako zamiennik przekaźnika o zgodnym napięciu cewki, układzie wyprowadzeń i parametrach styków.

Uwaga: przed zastosowaniem należy sprawdzić zgodność rozstawu pinów, konfiguracji styków i parametrów elektrycznych z oryginalnym przekaźnikiem.
