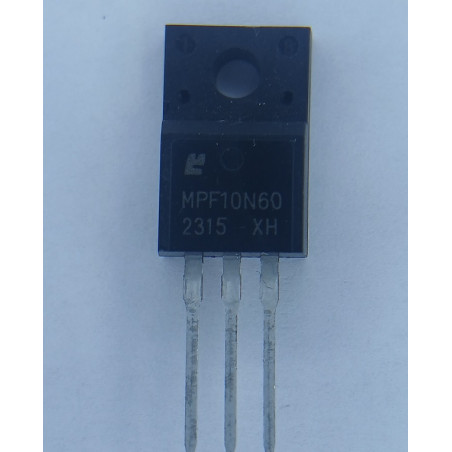

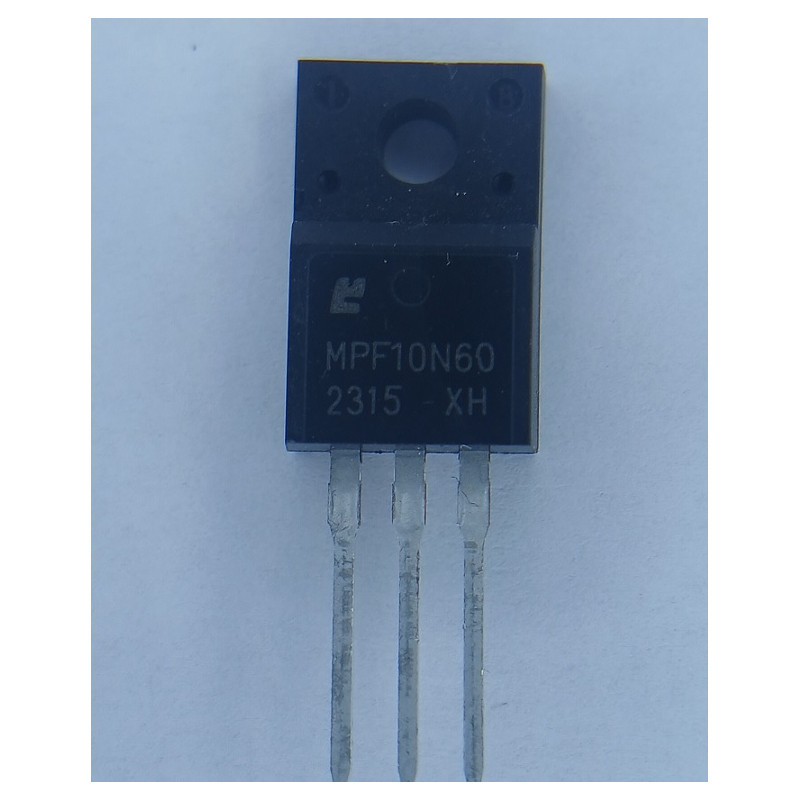

Tranzystor MOSFET MPF10N60 600V 10A N-Channel TO-220F

Tranzystor MOSFET MPF10N60 600V 10A TO-220F

MPF10N60 to wysokonapięciowy tranzystor polowy MOSFET z kanałem typu N, przeznaczony do przełączania obciążeń w układach energoelektronicznych.

Element charakteryzuje się napięciem dren–źródło 600 V oraz dopuszczalnym prądem drenu 10 A w warunkach określonych przez producenta.

Zastosowanie izolowanej obudowy TO-220F ułatwia montaż tranzystora na odpowiednio dobranym radiatorze.

Przykładowe zastosowania

• Zasilacze impulsowe AC/DC.

• Przetwornice napięcia.

• Sterowniki urządzeń elektronicznych.

• Układy przełączające i regulacyjne.

• Naprawa modułów zasilania sprzętu RTV i AGD.

Parametry techniczne

• Typ: MPF10N60

• Technologia: MOSFET

• Kanał: N

• VDS: 600 V

• ID: 10 A

• RDS(on): maksymalnie 0,85 Ω

• Obudowa: TO-220F

• Montaż: przewlekany THT

• Liczba wyprowadzeń: 3

Dobór zamiennika

Przy wymianie tranzystora należy porównać napięcie przebicia, prąd drenu, rezystancję RDS(on), parametry sterowania bramki, właściwości dynamiczne oraz rodzaj obudowy.

Nie każdy tranzystor MOSFET 600 V / 10 A jest bezpośrednim zamiennikiem MPF10N60.
